Demi-Additionneur binaire

A l'aide de cette documentation Addition et portes logiques

on vous demande de réaliser un demi-additionneur binaire à l'aide de portes logiques.

Vous simulerez votre circuit à l'aide du logiciel simcirjs

Table de vérité et circuit combinatoire.

Concevoir un circuit combinatoire (toujours avec simcirjs) correspondant à la table de vérité suivante :

abOp
001
011
100
110



Corrections

Exercice 1

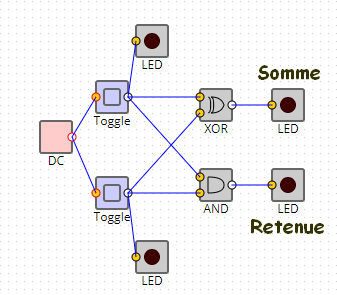

Demi-Additionneur binaire :

>>> Proposition de solution - Proposition de solution - Proposition de solution <<<
circuit1

Exercice 2

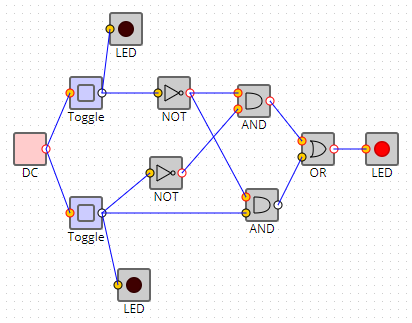

Circuit combinatoire et table de vérité :

>>> Proposition de solution - Proposition de solution - Proposition de solution <<<
circuit1
